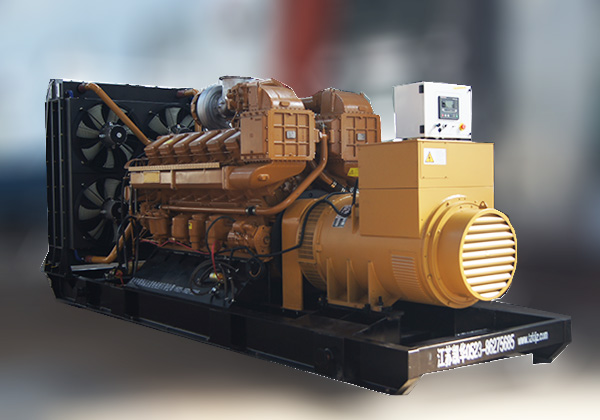

机组型号	KH-2200GF
主用功率	2200KW	2750KVA
备用功率275	2420KW	3025KVA

发电机组参数：

基本功率（PRP）：	2200KW	额定输出电压：	400/230V三相四线制
额定电流：	360A	额定频率：	50Hz
额定转速：	1500rpm	额定功率因数：	0.8（滞后）
稳态电压调整率	≤±1%	稳态频率调整率	≤3%
电压波动率	≤1.0%	频率波动率	≤0.5%
瞬态电压调整率及电压稳定时间	-15%~+20%，≤4秒	瞬态频率调整率及频率稳定时间	≤±10%，≤3秒
波形失真率	线电压波形正弦性畸变率＜4％	输出电压可调范围	±5%
机组自动起动的成功率	≥99%	噪声：（额定负载工作时）距机组7M处	≤110db(A)
机组外形尺寸	6200×1970×2900	重量	15000kg

发动机参数

型号	：H16V190ZL	额定转速（RPM）	：1500
气缸数	：16	最大输出功率（kW）	：2580
气缸排列方式	：V	排放	：GB 20891-2014 第三阶段
缸径/行程	：190/215	燃油消耗量	：200g/kwh
总排量	：97.53	润滑油规格、等级	：API-CD 级以上
压缩比	：14.5	润滑油总容量（L）	：220L
进气方式	：增压中冷	调速方式	：电控
燃油系统	：直喷	启动方式	：电起动

发电机参数
设计标准 满足 GB755, BS EN60034, BS5000, VDE0530, NEMA MG1-32, IEC34等标准
生产商：斯坦福/马拉松/凯华等

励磁方式	自励磁	励磁控制方式	AVR
绝缘等级/温升等级	H/H	防护等级	IP22/23
接线方式	三相四线，Y 型绕接	额定功率因数	0.8
绕组节距	2/3	电压调整率	≤±1.0%
电压调整范围	≥±10%	轴承数	1
电话影响系数TIF	＜50	电话谐波系数THF	＜2%

标定机组控制屏

采用英国深海、捷克科迈、众智等控制器；液 晶显示屏；可中/英文显示多种电量和油机参数；具有自动、 手动、关机（急停）等控制功能，具有油压低、水温高、 超速、电压高、电压低、频率高、频率低、过流等多种保 护功能，可满足多种机组的需要。

标定环境
·环境温度 : ≤40℃ ·相对湿度 : ≤60% ·海拔高度 : ≤1000m
·符合 ISO3046 及 ISO8528 的要求。
可选件配置
·ATS自动负载转换柜 ·自动并车并机柜（丹麦DEIF模块）
·集装箱型发电机组
·移动拖车型电站
·防雨罩型发电机组
·静音型移动电站
·远程微机接口
·运行500-1000小时零配件

安装示意图及参考尺寸

型号	混凝土基础平面（mm2）	机房总面积（mm2）	机房小高度
V-68GF	2500×1000	4400×3300	3000
V-80GF	2500×1000	2500×1000	3000
V-104GF	2700×1000	4600×3300	3000
V-120GF	2700×1000	4700×3300	3000
V-140GF	3000×1200	4900×3300	3000
V-160GF	3500×1200	5000×3300	3000
V-200GF	3500×1500	5000×3300	3000
V-260GF V-300GF V-320GF	4000×1500	6000×3300	3000
V-360GF V-400GF	4000×1500	6000×3300	3000

国产机组机房参考尺寸

型号	机房小高度	备注
单台40-200KW6缸机机房	5000×3600×3200	135系列
2台40-200KW6缸机机房	6000×5000×3500	135系列
单台200-400KW12缸机机房	6000×5000×3200	135系列
2台200-400KW12缸机机房	8000×6000×3500	135系列
单台（闭式）500-600KW机房	10000×7000×5000	8V190
单台（开式）500-600KW机房	9000×7000×5000	8V190
单台（闭式）700-1000KW机房	11000×8000×5500	12V190
单台（开式）700-1000KW机房	9000×8000×5500	12V190

柴油发电机组使用注意事项说明

1、柴油使用0#～-30#号轻柴油；机油指定使用15W-40CD级机油（或根据柴油机说明书要求）。
2、启动温度为+5℃以上；带水油温加热装置时，启动温度为-15℃；机组在0℃以下使用时，应采用防冻液和其他低温启动措施。
3、机组噪音系数：≤85～95db（A），符合国际标准。
4、本公司除可提供8KW-1600KW陆用机组外，也可提供相同功率档的船用机组和60HZ 1800转/分的各种发电机组。
5、本公司生产的发电机组符合GB/T2820.1、.5、.6及ISO8528“往复式内燃机驱动的发电机组”标准的规定。
6、调压方式：自动或手动。
7、寒冷地区的用户注意：按照气温的变化，对机油、柴油、冷却液要适当调整，才能保证机组正常运行。
8、随着产品的不断更新，样本参数如有变化或更改，以随机文件为准，本公司拥有终解释权，恕不另行通知。
